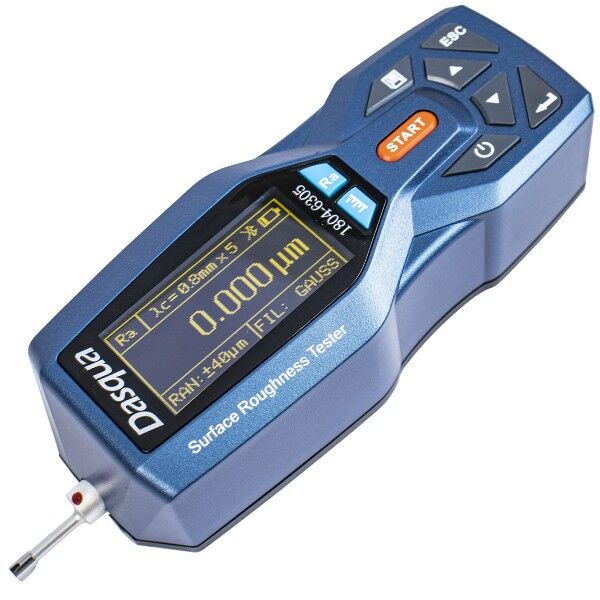

Dasqua 1804-6305 Dijital Yüzey Pürüzlülük Ölçer

Ölçüm Aralığı

Z ekseni (dikey) 160 um,
X ekseni (yatay) 17.5 mm / 0.69"

Çözünürlük

Z ekseni (dikey)

--> 0.002 um / ±20um
--> 0.004 um / ±40um
--> 0.008 um / ±80um

Ölçüm Birimi

Parametre --> Ra, Rz, Rg, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku, Rmr, Ry, Rmax, RPc, Rk, Rpk, Rok, Mri, Mr2

Standart --> ISO, ANSI, DIN, JIS

Grafik --> Profilin malzeme oran eğrisi

Filtre

RC , PC-RC, GAUSS, D-P

Örnekleme Uzunluğu (/r)

0.25 , 0.8 , 2.5 mm

Değerlendirme Uzunluğu (/n)

Ln=lr x n n=1~5

Sensör Prensibi

Yer değiştirme diferansiyel indüktansı

Sensör Kalemi

Doğal elmas, 90derece koni açısı, 5um uç yarıçapı

Sensör Gücü

<4mN

Sensör Kızağı

Yakut, Boyuna yarıçap 40mm

Sensör Geçiş Hızı

lr=0.25, Vt=0.135 mm/s
lr=0.8, Vt=0.5 mm/s
lr=2.5, Vt=1 mm/s
Dönüş, Vt=1 mm/s

Hassasiyet

±(5nm+0.1A)    A:Kalibrasyon test bloğundaki Ra

Tekrarlanabilirlik

En fazla 6%

Kalan Profil

En fazla 0,01 µm

Güç Kaynağı

3.7V şarj edilebilir pil

Çalışma Süresi

20 saatten fazla

Boyutları

141 x 55 x 40 mm

Ağırlık

400 gram
